Аналізатор спектра TinySA ultra, 100khz-6ghz

Аналізатор спектра TinySA ultra, 100khz-6ghz

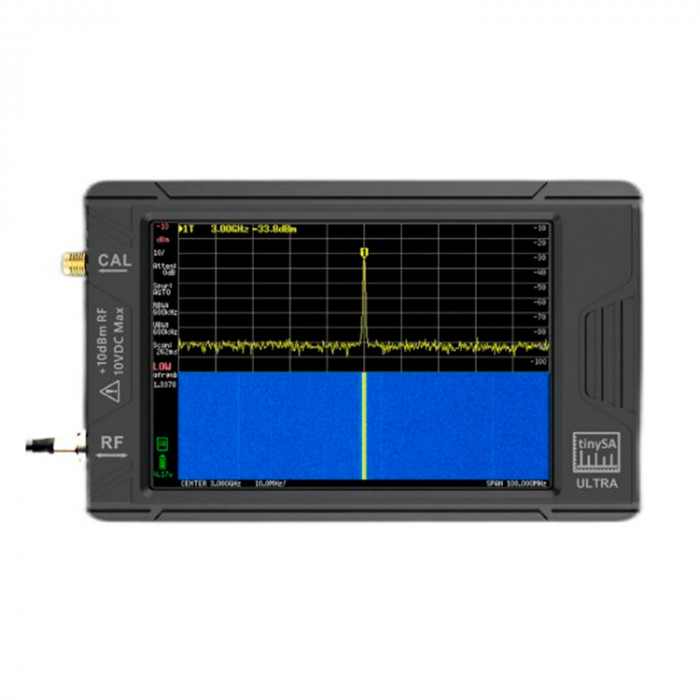

Портативний аналізатор спектру TinySA Ultra має 4,0-дюймовий резистивний сенсорний кольоровий дисплей, який відображає повний діапазон частот на 450 точках сканування. Він оснащений вбудованою акумуляторною батареєю, що забезпечує до 2 годин автономної роботи у портативному режимі.

TinySA Ultra підтримує два режими роботи: нормальний до 800 МГц і ультрарежим до 6 ГГц. Він оснащений різноманітними вбудованими налаштуваннями, такими як перемикаючийся смуговий фільтр і ступінчастий вхідний атенюатор. Важливо враховувати, що максимальний вхідний рівень для TinySA становить +6 дБм.

Можливості:

Аналізатор має можливість генерувати сигнали синусоїдальної (від 100 кГц до 800 МГц) або прямокутної форми (від 100 кГц до 4,4 ГГц). Це забезпечує компактний пристрій з широким функціоналом.

Він може повністю керуватися з ПК за допомогою USB-кабелю. Також він оснащений автоматичною самодіагностикою та автокалібруванням, використовуючи вбудований генератор сигналів.

Технічні характеристики:

• Діапазон частот: 0.1МГц-5.3 ГГц (0.1МГц-6.0 ГГц у режимі Ultra);
• Екран: 3.95" (480x320);
• Генератор сигналу:
  • 0.1МГц-0.8 ГГц (синусоїдальна);
  • 0.1МГц-4,4 ГГц (прямокутна хвиля або подвійний тон);
• Підсилювач: 20 дБ (LNA);
• Вхідний опір: 50 Ω;
• Точка децибельної компресії: 1 дБ при -1 дБм із внутрішнім загасанням 0 дБ;
• Фазовий шум: -90 дБ/Гц при зміщенні 100 кГц і -115 дБ/Гц при зміщенні 1 МГц;
• Динамічний діапазон: Відсутність побічних ефектів при використанні 30 кГц RBW 70 дБ;
• Фільтри роздільної здатності: Ручний (0,2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц) або автоматичний;
• Живлення: USB-C;
• Акумулятор: 3000 мАг;
• Час роботи: 2 години;
• Розміри: 440 × 440 × 465 мм;
• Вага: 0.2 кг (без корпусу)

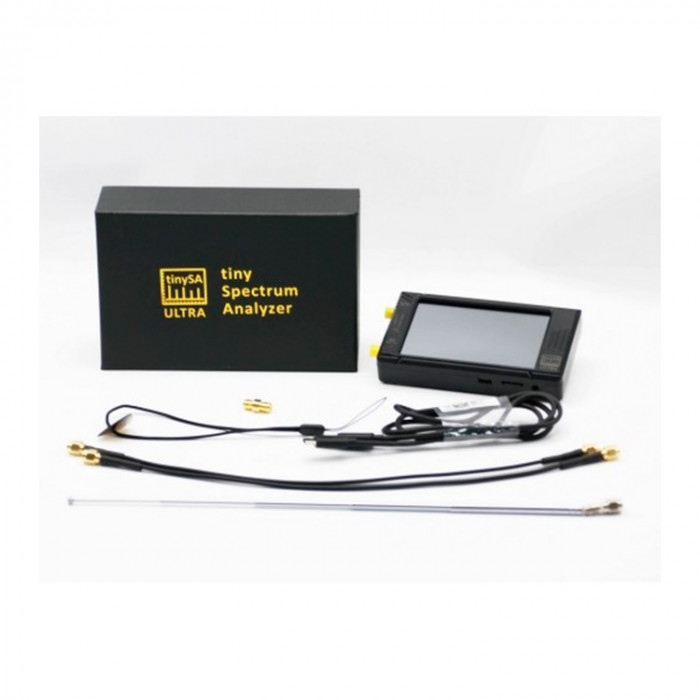

Комплектація:

• Аналізатор TinySA ultra з вбудованим генератором - 1 шт;
• Телескопічна антена з SMA роз’ємом - 1 шт;
• Перехідник SMA-Female - SMA-Female (гніздо-гніздо) - 1 шт;
• Кабель ALSR100 довжиною 30 см з роз’ємами SMA-Male на двох кінцях (розетка-розетка) - 2 шт;
• Кабель USB Type-C - 1 шт;
• Картка пам’яті 32ГБ MicroSD
